液壓系統原理圖的整理與簡化

對液壓系統原理圖的整理與簡化，其實就是對油路中的液壓元件進行整理和簡化，主要是考慮去掉對系統動作原理影響不大的元件、合并重複出現的元件或元件組、用少量簡單的元件符號代替多個複雜的元件符號等。液壓系統原理圖中的液壓元件是如何整理和簡化的。

在液壓系統原理圖中，有些元件隻起到輔助的作用，對整個液壓系統的動作原理影響不大，此時可以考慮先記錄下該類元件所起的輔助作用，然后刪除這類元件，使系統原理圖盡可能簡化。液壓系統中的輔助元件，例如濾油器或冷卻器等，往往對系統動作原理的分析不産生影響，因此可以去掉該類元件，而隻記錄該液壓系統具有油液過濾和冷卻的功能即可。

輔助元件中的壓力表及壓力表開關往往也可以在系統分析過程中進行省略，而油箱則通常不能被省略掉，蓄能器的省略與否要根據具體情況進行具體分析，蓄能器作輔助油源時就不能夠省略。某些控制調節元件，例如安全閥、背壓閥等液壓元件，雖然是系統的重要組成元件，但在系統動作原理分析過程中影響不大，往往也可以省略，而隻記錄該系統具有安全保護的功能和回油背壓的功能即可。

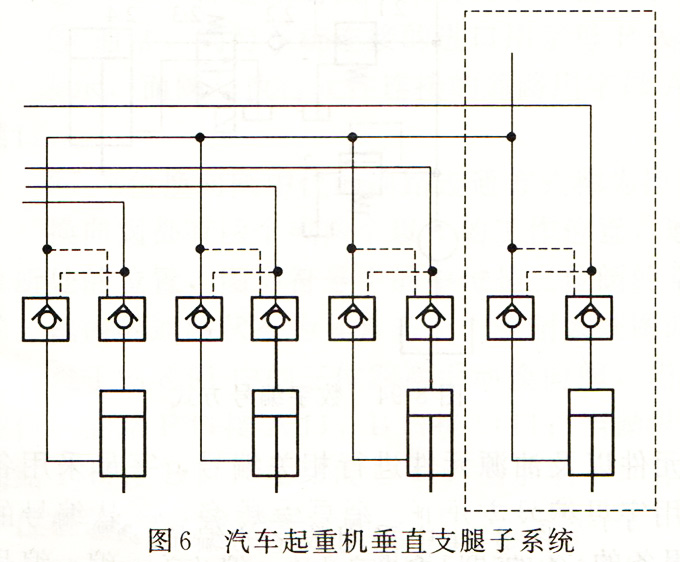

除了可以省略掉對系統的工作原理影響不大的元件外，還可以考慮刪除掉或合并系統中重複出現的元件或元件組。例如圖6汽車起重機液壓系統中的垂直支腿子系統，由四套組成元件相同的子系統組成，在分析該類系統時可以把四套支腿子系統用虛線框所示的一套子系統代替，隻分析其中這一套子系統的動作原理，其他子系統的動作原理相同。

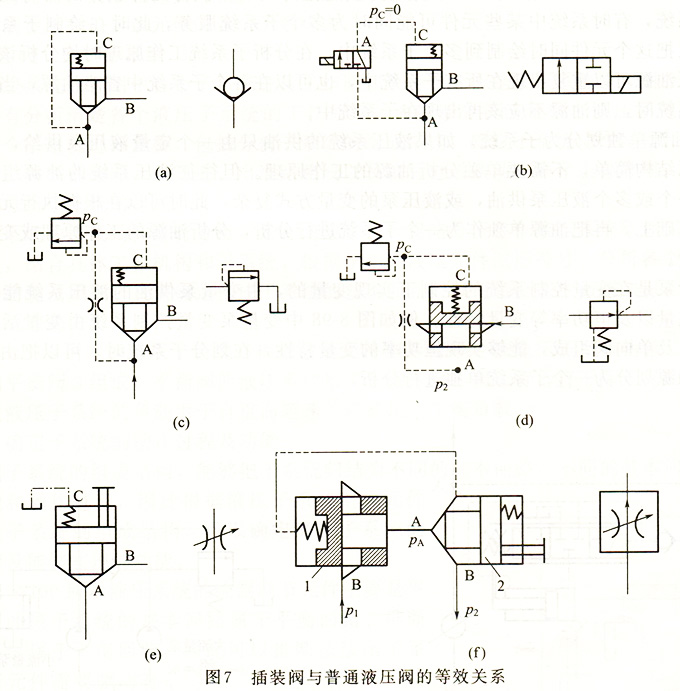

此外，用簡單和熟悉的元件符號代替複雜和不熟悉的元件，也是液壓系統原理圖簡化的方法之一。例如插裝閥的圖形符號往往是大多數人所不熟悉的，而且采用插裝閥時，爲了實現同樣的功能，使用插裝閥要比采用普通液壓閥時閥的個數多，因此使回路變得複雜。此時可以用普通的液壓閥代替插裝閥，重新繪制一個等效的液壓系統原理圖。圖7中給出了各個插裝閥與普通液壓閥的等效關系。
