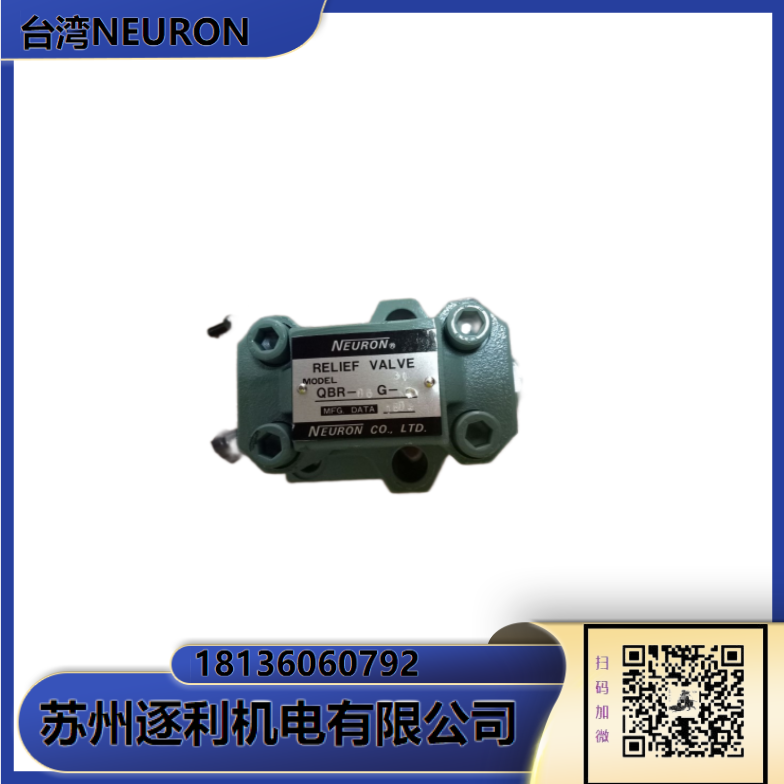

臺灣NEURON調壓閥QBR-06C-HV 納榮電磁閥QBR-06C-HV

淺談液壓系統的幾種管路

①主管路（吸油管和回油管），液壓泵的吸油管和系統的回油管是液壓系統的主管路，要分別進入由隔闆隔開的吸油區和回油區，管端應加工成朝向箱壁的45度的斜口，這樣既可增加開口面積，沿箱壁環流。

爲了不讓吸油管吸入空氣或從回油管混入空氣，以免攪動或吸入箱底沉積物，管口上緣至少要低于液面75mm或2倍管徑，管口下緣至少離開箱底高點50mm。吸油管口與油箱側壁距離應大于吸油管徑的3倍。定制液壓系統回油管口至少要低于液面200mm，與油箱底面距離應大于2～3倍回油管外徑。回油管流速過高時，可在回油管端裝設的鑽有許多小孔的油罐形擴散器。吸油管前要安裝粗過濾器，以清理較大顆粒雜質，保護液壓泵；建議在回油管上安裝精過濾器，以濾除細微顆粒雜質，保護液壓元件。

②液壓系統的洩油管應盡量單獨接入油箱并在液面以上。如果洩油管通入液面以下，要采取措施不能出現虹吸現象，例如可在洩油管露出液面的部分開一個小孔。

③穿孔的密封油管常從箱頂或箱壁穿過而進入油箱，穿孔處要妥爲密封。在接口處焊上高出箱頂20mm的凸臺，以免維修時液壓系統箱頂上的污物落入油箱。如果油管從箱壁穿過而進入油箱，除了妥爲密封外，還要裝設截止閥以便于油箱外元件的維修。

FCA-02C-03
FCA-03C-03
FCA-03C-30
DR-02C
CA-02C-02

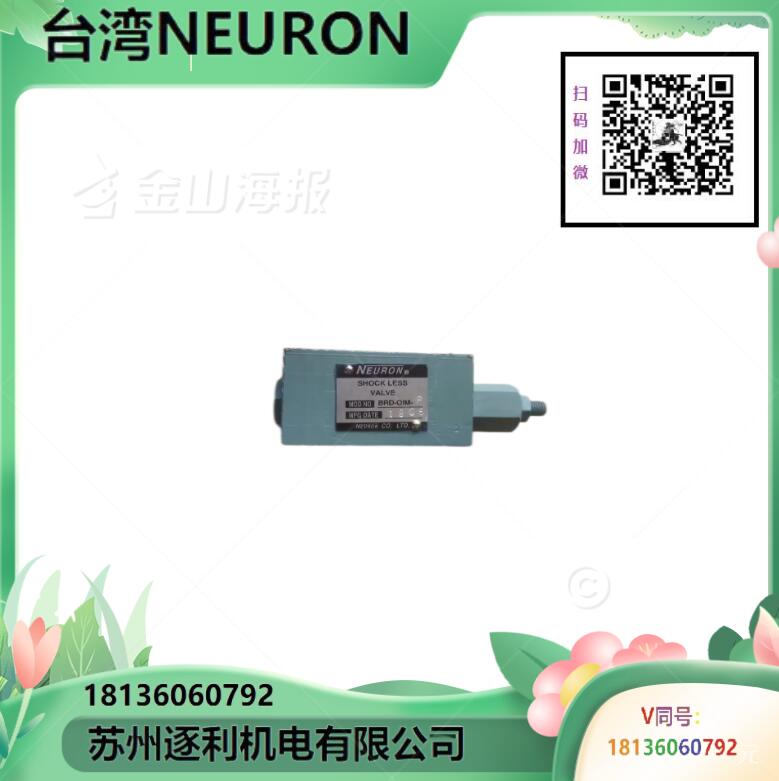

BRD-OIM-P
