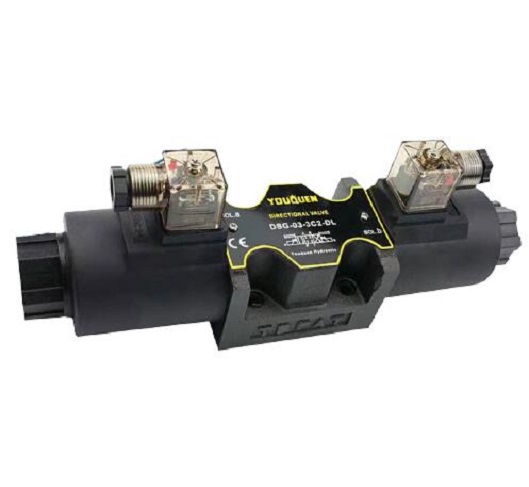

油昆YOUQUEN液壓閥DSG-02-3C2-DL 02-3C3 3C4 3C60油壓閥220V 24V

、

液壓系統比例壓力閥

部分液壓系統中使用的液壓閥很多都是手調的，都是對系統的液壓參數—壓力、流量等進行通斷式控制的元件。但有相當一部分液壓系統中，手調的通斷式控制已經不能滿足要求，而這些系統又不需要像電液伺服閥那樣有較高的精度和響應速度，通常隻希望采用較簡單的電氣裝置，在對精度和響應速度沒有很高要求的情況下實現連續控制或遙控。比例閥正是根據這種需要，在通斷式控制元件和伺服控制元件的基礎上，發展起來的一種新型電-液控制元件。

目前常用的比例閥大多是電氣控制的，所以一般也稱爲電液比例閥。電氣控制可采用電磁式或電動式，但常用的是電磁式。

由于比例閥是在普通液壓閥的基礎上加設比例電磁鐵而形成并發展起來的，所以比例閥也分爲壓力控制、流量控制、方向控制三大類。

1．比例壓力閥

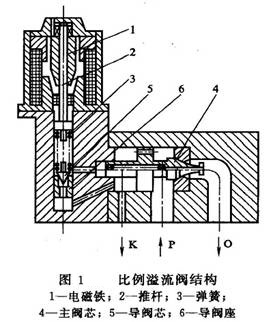

圖1所示爲一種典型的比例溢流閥結構。它由直流比例電磁鐵（又稱電磁式力馬達）和先導式溢流閥組成，是一種電液比例壓力閥。

當電流（電信號）輸入電磁鐵1后，便産生與電流成比例的電磁推力，該力通過推桿2、彈簧3作用于導閥芯5上，這時頂開導閥芯所需的壓力就是系統所調定的壓力。因此，系統壓力與輸入電流成比例。如果輸入電流按比例或按一定程序地變化，則比例溢流閥所控制的系統壓力也按比例地或按一定程序地變化。

由于一般先導式壓力閥都由先導閥和主閥兩部分構成，因此，隻要改變圖W所示結構的主閥，就可以獲得比例減壓閥、比例順序閥等不同類型的比例閥。

若將圖2所示結構的主閥部分去掉，便是直動式比例壓力閥的結構形式。

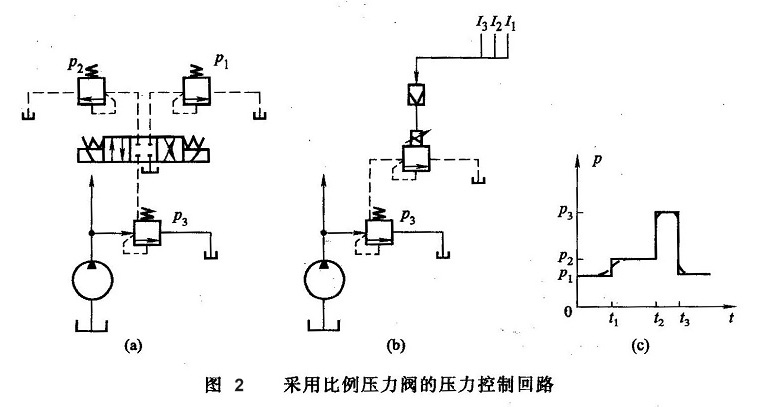

比例壓力閥的應用很廣，圖2所示爲各種壓力機經常采用的多級壓力控制回路[圖2(a)]及改用比例壓力閥后進行連續控制的實例[圖2(b)]。圖中表示的是三級壓力控制，還可以有五級或更多級的控制。采用比例控制后不僅大大減少了液壓元件，簡化了管路，方便了安裝、使用和維修，降低了成本，顯著提高了控制性能，使壓力調整由原來的階躍式變爲比例閥控制的緩變式[圖2(c)]，因此避免了壓力調整引起的液壓沖擊和振動，提高了性能。

采用比例壓力閥的壓力控制回路

4WE6D61/EG24NZ5L
4WE6D61/CW220RNZ5L
4WE6Y61/EG24NZ5L
4WE6Y61/CW220RNZ5L
4WE6C61/EG24NZ5L
4WE6C61/CW220RNZ5L
4WE6E61/CG24N9Z5L
4WE6E61/CW220N9Z5L
4WE6H61/CW220N9Z5L
4WE6H61/CG24N9Z5L
4WE6J61/CG24N9Z5L
4WE6J61/CW220N9Z5L
4WE6W61/CG24N9Z5L
4WE6W61/CW220N9Z5L
4WE6F61/CG24N9Z5L
4WE6F61/CW220N9Z5L
4WE6M61/CG24N9Z5L
4WE6M61/CW220N9Z5L
4WE6L61/CG24N9Z5L
4WE6L61/CW220N9Z5L
4WE6D61/OFEG24NZ5L
4WE6D61/OFCW220RNZ5L
4WE6G61/CG24N9Z5L
4WE6G61/CW220N9Z5L
6通徑 （單頭接線盒的）
6通徑 （雙頭接線盒的）
4WE6E-24V
4WE6E-220V
4WE6J-24V
4WE6J-220V
4WE6G-24V
4WE6G-220V
4WE6D-24V
4WE6D-220V
DSG-02-3C2-DL(220V)
DSG-02-3C3-DL(220V)
DSG-02-3C4-DL(220V)
DSG-02-3C60-DL(220V)
DSG-02-2B2-DL(220V)
DSG-02-2B3B-DL(220V)
DSG-02-2B2B-DL(220V)
DSG-02-3C2-DL(24V)
DSG-02-3C3-DL(24V)
DSG-02-3C4-DL(24V)
DSG-02-3C60-DL(24V)
DSG-02-2B2-DL(24V)
DSG-02-2B3B-DL(24V)
DSG-02-2B2B-DL(24V)
